检测标准依据：IEC 60512-9-1:2010《电子设备连接器-机械操作耐久性测试》
在电器配件行业中，插头作为电源连接的关键部件，其插拔疲劳寿命直接关系到终端产品的使用安全性与可靠性。为帮助电器制造企业精准评估插头的耐久性能，广东海达仪器有限公司结合国际检测标准，制定以下全自动插拔力试验机在插头疲劳试验中的具体解决方案。
一、试验具体参数

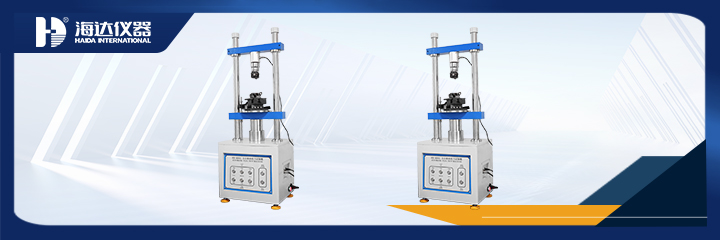

本次测试采用全自动插拔力试验机对电器配件插头进行插拔寿命检测，设备参数如下：
力值测量范围：0-50N（可选配100N/200N传感器），±0.5%，满足各类插头插入力与拔出力测试需求
插拔速度：1-300mm/min无级可调，模拟实际使用中的插拔动作
试验行程：0-150mm可调节，位移分辨率0.001mm
插拔次数设定：可预设1-10万次循环测试，自动记录力值衰减曲线
数据采样频率：≥2000Hz，实时捕捉插拔过程中的峰值力变化
控制方式：伺服电机驱动+高滚珠丝杆，实现力值与位移双闭环控制
试验环境条件：温度25±5℃，湿度45%-75%RH，确保测试数据的稳定性和可重复性。
二、试验流程
1. 样品准备
取同一批次生产的电器配件插头样品10个，检查插头外观无毛刺、变形、氧化等缺陷，测量初始接触电阻并记录。将样品分为测试组（8个）和对照组（2个），确保样品状态一致。
2. 设备调试
由全自动插拔力试验机厂家技术人员进行设备校准，安装专用插头夹具，设置测试参数：插拔速度50mm/min，插入深度为插头有效接触长度，循环次数设定为5000次。设备具备自动求心装置，确保公母插头在测试过程中自动对准，避免单边磨损影响测试准确性。
3. 正式测试
将插头样品固定在试验机夹具上，启动测试程序。设备自动执行插拔动作，每完成1000次循环暂停，记录当前插拔力值变化。测试过程中实时绘制力-位移曲线图和力衰减寿命曲线图，观察插拔力随循环次数的变化趋势。
4. 结果检测
完成5000次插拔循环后，检测插头外观磨损情况，测量接触电阻并与初始值对比，计算插拔力衰减率，评估插头耐久性能是否满足设计要求。
三、试验结果数据
本次测试8组插头样品全部完成5000次插拔循环，测试结果如下：
检测项目 | 初始值 | 5000次后 | 判定标准 | 结果 |
插入力 | 12.5N | 11.8N | 衰减≤20% | 合格 |
拔出力 | 10.2N | 9.6N | 衰减≤20% | 合格 |
接触电阻 | 18.5mΩ | 19.2mΩ | ≤30mΩ | 合格 |
插头外观 | 无缺陷 | 轻微磨痕 | 无露铜、开裂 | 合格 |
从测试数据可以看出，经过5000次插拔循环后，插头插入力衰减5.6%，拔出力衰减5.9%，力值变化平稳，无突变现象；接触电阻仅上升0.7mΩ，远低于标准限值；插头表面仅出现轻微磨痕，无镀层脱落或开裂现象。所有样品均通过耐久性测试，证明该批次插头结构设计合理、材料选用得当，能够满足产品使用寿命要求。
作为的全自动插拔力试验机厂家，广东海达仪器有限公司提供的检测设备凭借高力值采集、稳定的闭环控制和智能数据分析功能，为电器配件企业把控插头产品质量提供了可靠的技术保障。通过标准化的插拔疲劳测试，企业可及时发现产品设计缺陷，优化材料选型，降低市场售后风险。
