在半导体行业高速发展的今天，芯片的长期可靠性直接关系到电子设备的使用寿命与安全性。芯片老化试验仪作为保障芯片质量的设备，正帮助晶圆厂、封测企业及电子产品制造商从源头把控风险。本文将深入解析该设备的技术原理、行业价值及发展趋势。
芯片老化试验的挑战
芯片在长期运行中可能因电迁移、热载流子效应等引发性能衰退。传统测试方法耗时长达数千小时，而芯片老化试验仪通过高温加速+动态偏压技术，在短时间内模拟数年使用场景：
温度范围：125℃~150℃(JEDEC标准)
电压加载：1.2~5V动态偏置(模拟实际工作负载)
测试效率：将3000小时自然老化压缩至168小时内完成

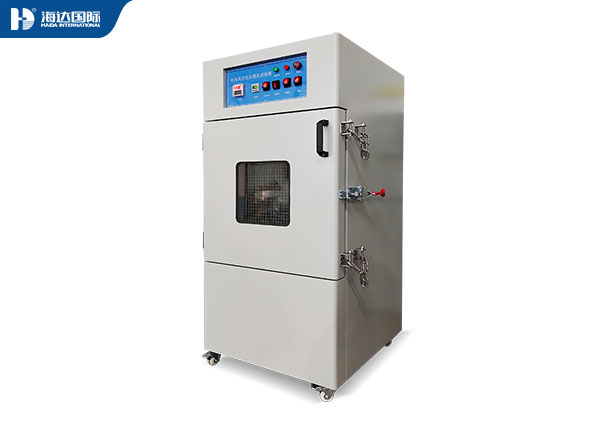

技术原理深度解析
现代芯片老化试验仪采用三重技术：
多通道并行测试系统
支持32~1024通道同步测试(单次覆盖整片晶圆)
独立监控每个芯片的漏电流、阈值电压漂移等参数

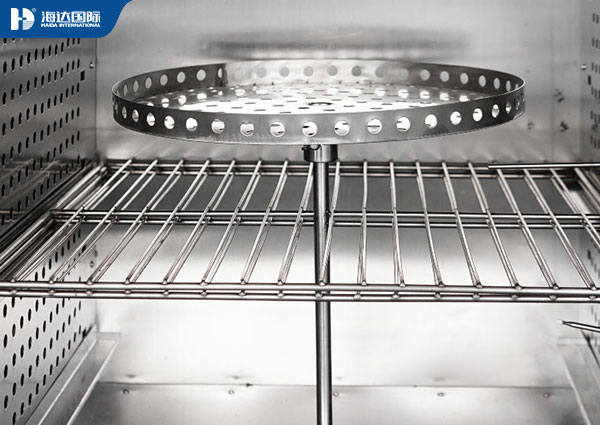

精准环境模拟
温控±0.5℃，确保热应力均匀分布
氮气环境防氧化(氧含量<50ppm)
智能失效分析
实时捕捉参数异常(如IDDQ电流突变)
自动定位早期失效芯片坐标
行业应用场景
车规级芯片验证
执行AEC-Q100标准老化测试(168h@150℃)
确保自动驾驶芯片10年生命周期零失效
消费电子筛选
提前淘汰“婴儿死亡率”(Infant Mortality)芯片
降低手机/电脑主板返修率
军工航天
满足MIL-STD-883 Method 1005要求
保障卫星芯片抗辐射工况下的稳定性
设备选型关键指标
参数工业级要求备注
温度范围-65℃~+200℃车规芯片需≥150℃
通道数≥25612英寸晶圆测试需≥512通道
电压±0.1% F.S.低功耗芯片需更高
数据采样率≥100kHz捕捉瞬时失效必备
符合标准JESD22-A108F版支持3D堆叠芯片测试
技术演进方向
AI驱动的预测性维护
基于历史数据预测芯片剩余寿命(如台积电已应用)
晶圆级老化测试
直接对接探针台，省去封装环节(成本降低40%)
多物理场耦合测试
同步施加温度+振动+湿度应力(满足IoT设备复杂工况)
典型分析
某新能源汽车芯片厂痛点：
IGBT模块在客户端批量出现3年后失效，售后成本激增。
解决方案：
采用老化试验仪执行 HTRB(高温反向偏压)测试(1500V@150℃/96h)
筛选出栅氧缺陷芯片(占批次的0.7%)
成效：
客户端故障率下降至50ppm，年节约售后成本2300万元。
在半导体进入3nm以下工艺节点的时代，芯片老化试验仪已从单纯的质检工具升级为可靠性工程的装备。通过精准模拟芯片全生命周期应力，企业不仅能规避批量失效风险，更为高可靠芯片设计提供数据支撑。
选择的老化试验解决方案，让每一颗芯片都经得起时间考验!
