方案名称：车载摄像头防水性能测试方案
样品名称：车载摄像头
检测项目：IPX3/IPX4防水等级测试
一、测试背景与标准依据
车载摄像头作为汽车视觉系统的部件，其防水性能直接影响行车安全与使用寿命。本方案依据 GB4208-2017《外壳防护等级（IP代码）》 及 IEC60529 标准中IPX3、IPX4要求，采用淋雨试验箱对车载摄像头进行防水性能验证，确保其在雨天、洗车等工况下稳定运行。
二、测试设备与关键参数

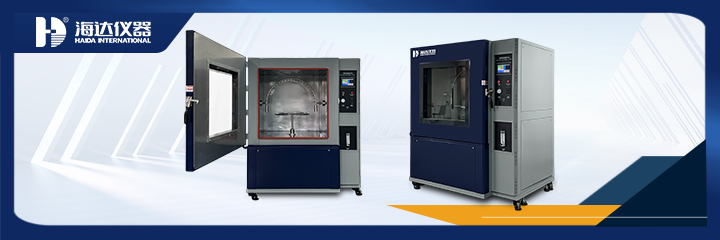

本次测试选用 淋雨试验箱（型号：HD-E710-IPX34），设备主要参数如下：
内箱尺寸：600×600×600mm（深×宽×高）
摆管孔径：φ0.4mm，孔间距50mm
喷水流量：0.07 L/min ±5% 每孔
喷水压力：80–150 kPa
摆管角度：IPX3：±60°；IPX4：±180°
摆管速度：IPX3：15次/min；IPX4：5次/min
样品架转速：1–3 r/min 可调
试验时间：可设定，通常每方向5–10 min
作为 淋雨试验箱厂家，广东海达仪器有限公司提供的设备具备高控制与稳定循环水系统，确保测试数据真实可靠。
三、测试流程
样品安装：将车载摄像头固定在转台上，连接样品电源（AC220V,10A），模拟实际工作状态。
参数设置：在7寸触摸屏上设定摆管角度、速度、转台转速及试验时间。
IPX3测试：摆管以±60°摆动，每孔流量0.07 L/min，持续淋水5 min。
IPX4测试：摆管以±180°摆动，持续淋水10 min。
检查与判定：试验结束后，取出摄像头，检查外壳内部有无进水，功能是否正常。
四、实验结果数据
以某品牌车载摄像头为例，测试结果如下：
测试项目 | 测试时间 | 进水情况 | 功能状态 |
IPX3 | 5 min | 无进水 | 正常 |
IPX4 | 10 min | 无进水 | 正常 |
结论：该车载摄像头符合IPX4防水等级要求，适用于户外及涉水环境。
五、总结
通过 淋雨试验箱 的标准化测试，可有效评估车载摄像头的防水性能，保障产品可靠性。选择经验丰富的 淋雨试验箱厂家 如广东海达仪器有限公司，不仅能提供符合标准的设备，更能提供完善的测试支持与服务，助力企业提升产品质量与市场竞争力。
