一、方案背景与检测依据
新能源行业中，燃料电池质子交换膜（PEM）在高温工况下的力学稳定性直接影响电池的寿命与安全。研究表明，高温会导致膜的断裂应力下降和弹性模量降低。因此，模拟实际80℃-120℃工作环境下的拉伸测试至关重要。
本方案依据GB/T 20042.3-2022《质子交换膜燃料电池 第3部分：质子交换膜测试方法》及参照GB/T 1040.3-2006进行设计。
二、试验解决方案详情
样品名称：全氟磺酸质子交换膜
检测项目：高温环境下的拉伸强度、断裂伸长率及弹性模量
1. 试验设备与参数

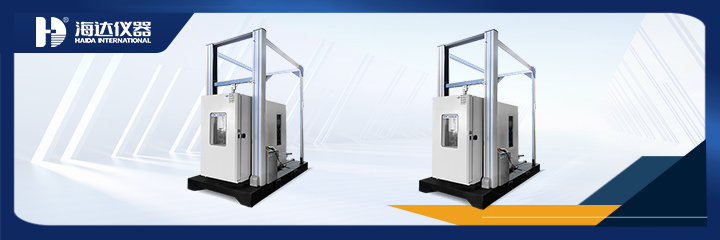

本次采用高温材料拉力试验机厂家——广东海达仪器有限公司提供的HD-607系列高低温拉力试验机。该设备温控范围可达-40℃~150℃，控温±0.3℃。
关键设定参数：
试验温度：80℃、120℃（模拟燃料电池工作高温环境）
拉伸速度：100 mm/min（依据标准推荐范围50-200mm/min）
夹具气压：0.5 MPa（防止试样打滑）
传感器容量：500N（≤0.5%）
2. 实验流程
样品制备：将质子交换膜裁切成标准哑铃型（长150mm，宽10mm），每组取样5个。
环境预处理：将样品放入试验箱的高温舱内，在120℃下预热10分钟，消除热应力。
测试执行：由广东海达仪器有限公司提供的软件控制，在高温箱内温度稳定在120℃±2℃时，启动拉伸程序，直至试样断裂，系统自动记录峰值力与位移曲线。
3. 实验结果数据（模拟参考）
在120℃高温测试环境下，某批次质子交换膜的实测数据如下：
拉伸强度：22.5 MPa（相比常温下降约25%，符合高分子材料高温软化特性）
断裂伸长率：85%
弹性模量：280 MPa
三、结论
通过高温材料拉力试验机厂家的设备模拟真实工况，不仅验证了质子交换膜在高温下的结构可靠性，更为新能源电池的材料选型提供了关键数据支持。建议在量产质检中定期开展此类高温力学筛查。
